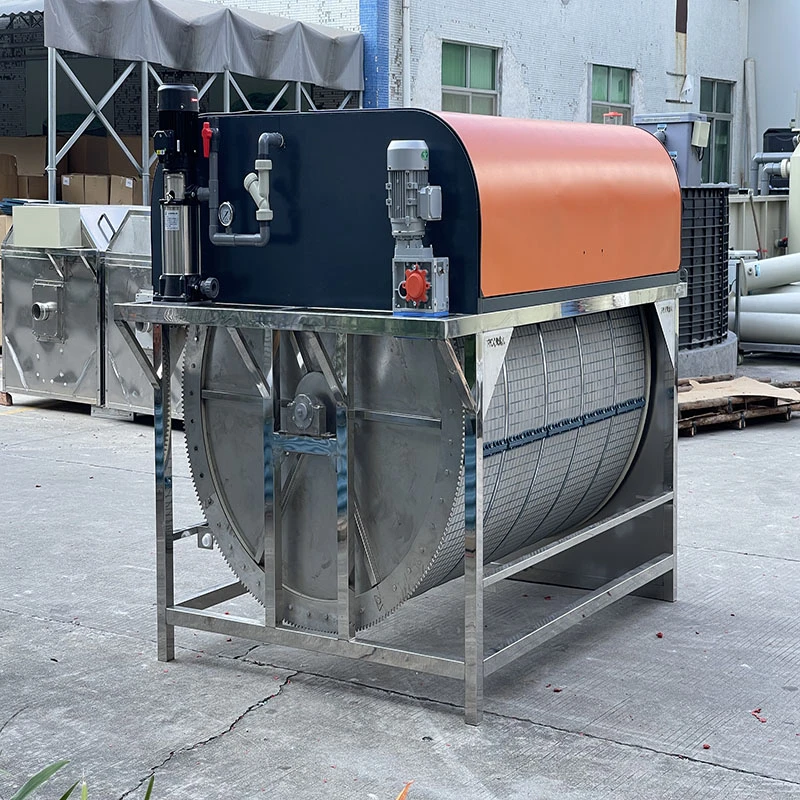

Submerged Stainless Steel Drum Filter - Image 1
คลิกเพื่อขยาย

    ตัวกรองถังสแตนเลสจมอยู่ใต้น้ำ

    โซลูชันการกรองด้วยแรงโน้มถ่วงแบบ Zero-Piping สำหรับช่องคอนกรีต

    ตัวกรองถังจมน้ำ YUTANK (ซีรีส์ XCS) ถูกออกแบบสำหรับการติดตั้งโดยตรงในบ่อ RAS หรือช่องกรองคอนกรีต ต่างจากตัวกรองกล่อง ตัวนี้ทำงานในระดับจมบางส่วน โดยใช้ความแตกต่างของระดับน้ำตามแรงโน้มถ่วงเพื่อขับเคลื่อนการกรองโดยไม่ต้องใช้ท่อทางเข้า ผลิตจากสแตนเลสเกรดอุตสาหกรรม 304 หรือ 316L ซึ่งให้ความทนทานเป็นพิเศษสำหรับบ่อปลาคาร์พขนาดใหญ่ โรงเพาะฟักสัตว์น้ำเชิงพาณิชย์ และการปรับปรุงบำบัดน้ำเสีย

    • การเชื่อมต่อโดยตรง: ตั้งอยู่ในช่องน้ำโดยตรง ลดความซับซ้อนของท่อทางเข้าและลดการสูญเสียแรงดันน้ำ
    • ปริมาณการไหลสูง: รุ่นมาตรฐานรองรับ 100–600 ลูกบาศ์กเมตรต่อชั่วโมง เหมาะสำหรับระบบที่ใช้แรงโน้มถ่วงเป็นหลัก
    • ทนต่อการกัดกร่อน: โครงสร้างและตาข่ายทำจากสแตนเลสเกรด 304/316L เพื่อความทนทานในน้ำจืดและน้ำเค็ม
    รับใบเสนอราคา
    วอทส์แอพพ์

    แบ่งปัน:

    เครื่องประดับ:

    แผ่นเก็บเศษอาหารปลาหมึก
    ดูอุปกรณ์เสริมที่เกี่ยวข้อง
    หมวดพารามิเตอร์ รายละเอียดสเปค
    รุ่นสินค้า ซีรีส์ XCS (XCS-100 ถึง XCS-600)
    อัตราการไหล 100 ลูกบาศ์กเมตร/ชม. – 600 ลูกบาศ์กเมตร/ชม. (ปรับแต่งได้สำหรับการไหลที่มากขึ้น)
    วัสดุ โครงสร้าง: สแตนเลสเกรด 304/316L; ตาข่าย: สแตนเลส 316L
    ความแม่นยำในการกรอง มาตรฐาน 74 ไมครอน (ตาข่าย 200 เมช); ตัวเลือก: 60 ไมครอน, 90 ไมครอน
    ประเภทการติดตั้ง จมในน้ำ / ติดตั้งในช่องน้ำ (แรงโน้มถ่วง)
    ระบบควบคุม ระบบล้างย้อนอัตโนมัติ (เซ็นเซอร์ระดับ / ลอจิกเวลา)
    แหล่งจ่ายไฟ 380V / 50Hz (ปรับแต่งได้เป็น 220V/60Hz ฯลฯ)
    แรงดันน้ำล้างย้อน บาร์ฉีดน้ำแรงดันสูง (พร้อมปั๊มที่จับคู่มาแล้ว)
    การใช้งาน บ่อ RAS, ช่องคอนกรีต, บ่อขนาดใหญ่

    รายละเอียดคุณสมบัติของโมเดล:

    รุ่น ขนาด (กว้าง×ลึก×สูง มม.) ขนาดถัง (มม.) กำลังปั๊ม กำลังมอเตอร์
    XCS-100 1680 × 1280 × 1600 Ø1020 × ยาว1065 1.1 กิโลวัตต์ 0.75 กิโลวัตต์
    XCS-200 2030 × 1520 × 1780 Ø1280 × ยาว1415 1.5 กิโลวัตต์ 0.75 กิโลวัตต์
    XCS-300 2380 × 1520 × 1780 Ø1280 × ยาว1765 2.2 กิโลวัตต์ 0.75 กิโลวัตต์
    XCS-500 2750 × 1800 × 2020 Ø1530 × L2115 2.2 กิโลวัตต์ 1.1 กิโลวัตต์
    • ตำแหน่งและการใช้งานของสินค้า: ตัวกรองถังจมน้ำทำหน้าที่เป็นหน่วยแยกของแข็งและของเหลวหลักในระบบที่ให้ความสำคัญกับการไหลตามแรงโน้มถ่วง โดยวางตำแหน่งเฉพาะภายในถังเก็บน้ำหรือช่องกรองของระบบเพาะเลี้ยงสัตว์น้ำวน (RAS) การใช้งานทั่วไปได้แก่ การกรองบ่อปลาคอยขนาดใหญ่, ถังพักในฟาร์มปลาเชิงพาณิชย์, และการปรับปรุงระบบบำบัดน้ำของเทศบาลที่ใช้ช่องคอนกรีตเดิมเพื่อประหยัดพื้นที่และค่าใช้จ่ายท่อส่ง
    • โครงสร้างและหลักการทำงาน
      • ดีไซน์เปิด: หน่วยประกอบด้วยม้วนหมุนที่คลุมด้วยตาข่ายสแตนเลส ติดตั้งบนโครงสแตนเลสแบบเปิด
      • กระบวนการกรอง: น้ำไหลเข้าไปในภายในม้วนจากช่องรอบข้าง สิ่งสกปรก >74 ไมครอนจะถูกจับบนพื้นผิวตาข่ายด้านใน ในขณะที่น้ำสะอาดไหลออกผ่านตาข่าย
      • ทำความสะอาดอัตโนมัติ: เมื่อผ้าตาข่ายอุดตัน ระดับน้ำภายในม้วนจะสูงขึ้น เซ็นเซอร์ระดับน้ำจะกระตุ้นมอเตอร์ขับเคลื่อนและปั๊มล้างย้อนกลับ ม้วนจะหมุน และหัวฉีดแรงดันสูงจะฉีดพ่นเศษสิ่งสกปรกเข้าสู่ถาดเก็บ ซึ่งปล่อยของเสียออกโดยแรงโน้มถ่วงหรือปั๊มตะกอน
    • ข้อดีและความแตกต่างหลัก
      • การสูญเสียหัวต่ำสุด: ทำงานด้วยแรงต้านทางไฮดรอลิกต่ำมาก (โดยทั่วไป <30 ซม. ความแตกต่างระดับ) ช่วยลดการใช้พลังงานของปั๊มในระบบอย่างมาก
      • การติดตั้งที่คุ้มค่า: ลดความจำเป็นในการใช้ขอบแปลนและท่อทางเข้าขนาดใหญ่ที่จำเป็นสำหรับตัวกรองกล่อง
      • ความทนทานในอุตสาหกรรม: โครงสร้างทั้งหมดทำจากสแตนเลส (304/316) ซึ่งมีประสิทธิภาพดีกว่าตัวกรองพลาสติกในสภาพแวดล้อมกลางแจ้งหรือที่มีรังสี UV และทนต่อการบิดเบี้ยวของโครงสร้างภายใต้ภาระหนัก
      • ดูแลรักษาง่าย: โครงสร้างเปิดช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบสถานะของตาข่ายได้ตลอดเวลาโดยไม่ต้องเปิดแผงเข้าถึง
    • ความเข้ากันได้และการเชื่อมต่อ: ควรจับคู่กับเครื่องฆ่าเชื้อ UV YUTANK (ประเภทช่อง) ที่ติดตั้งในลำดับถัดไปในช่องเดียวกัน ตามด้วยส่วนของตัวกรองชีวภาพ เชื่อมต่อกับตู้ควบคุมอัจฉริยะเพื่อการจัดการรอบล้างย้อนและสัญญาณเตือนระดับน้ำ



    • Q: ข้อกำหนดด้านวิศวกรรมโยธาสำหรับการติดตั้งคืออะไร?
      • A: คุณต้องมีช่องคอนกรีตหรือถังพักน้ำ ความกว้างของช่องต้องมากกว่าขนาดอุปกรณ์อย่างน้อย 20 ซม. เพื่อให้มีพื้นที่ว่างสำหรับการติดตั้ง ความลึกของน้ำในช่องควรแน่ใจว่าม้วนจมน้ำถึงระดับที่แนะนำ (โดยทั่วไป 60-70 ซม.) เรามีแบบภาพรายละเอียดสำหรับการก่อสร้างช่อง
    • Q: สามารถใช้ในระบบเพาะเลี้ยงสัตว์น้ำในน้ำเค็มได้หรือไม่?
      • A: ใช่ แต่ต้องอัปเกรดคุณสมบัติของวัสดุ รุ่นมาตรฐานใช้ SUS304 ซึ่งเหมาะสำหรับน้ำจืด สำหรับน้ำทะเลหรือน้ำเกลือ (ความเค็ม >5‰) กรุณาระบุ วัสดุ SUS316L สำหรับโครงและตาข่ายเพื่อป้องกันการกัดกร่อน
    • คำถาม: การปล่อยของเสียเป็นอย่างไรหากหน่วยถูกจมอยู่ใต้น้ำ?
      • A: ตัวกรองมีรางเก็บของเสียภายในถังกรอง รางนี้เชื่อมต่อกับท่อระบายน้ำของเสีย (โดยทั่วไป 110 มม.) คุณต้องแน่ใจว่ามีความลาดเอียงตามธรรมชาติเพื่อให้น้ำเสียไหลลงโดยแรงโน้มถ่วง หรือจะติดตั้งปั๊มบำบัดน้ำเสียขนาดเล็กหากท่อระบายน้ำสูงกว่าท่อออกของตัวกรอง
    • คำถาม: ความแตกต่างระหว่างตัวกรองแบบกล่องและแบบจมอยู่ใต้น้ำคืออะไร?
      • A: ตัวกรองแบบจมไม่มีเคสภายนอกและตั้งอยู่ ภายใน แหล่งน้ำ ซึ่งไม่ต้องการท่อทางเข้า ตัวกรองแบบกล่องเป็นหน่วยอิสระที่ตั้งอยู่ บนพื้นดิน และต้องการท่อเชื่อมต่อกับทางเข้า ตัวกรองแบบจมเหมาะสำหรับการไหลของน้ำจำนวนมากในช่องคอนกรีต; แบบกล่องเหมาะสำหรับระบบขนาดเล็กหรือในกรณีที่ไม่มีช่องบ่อพักน้ำ
